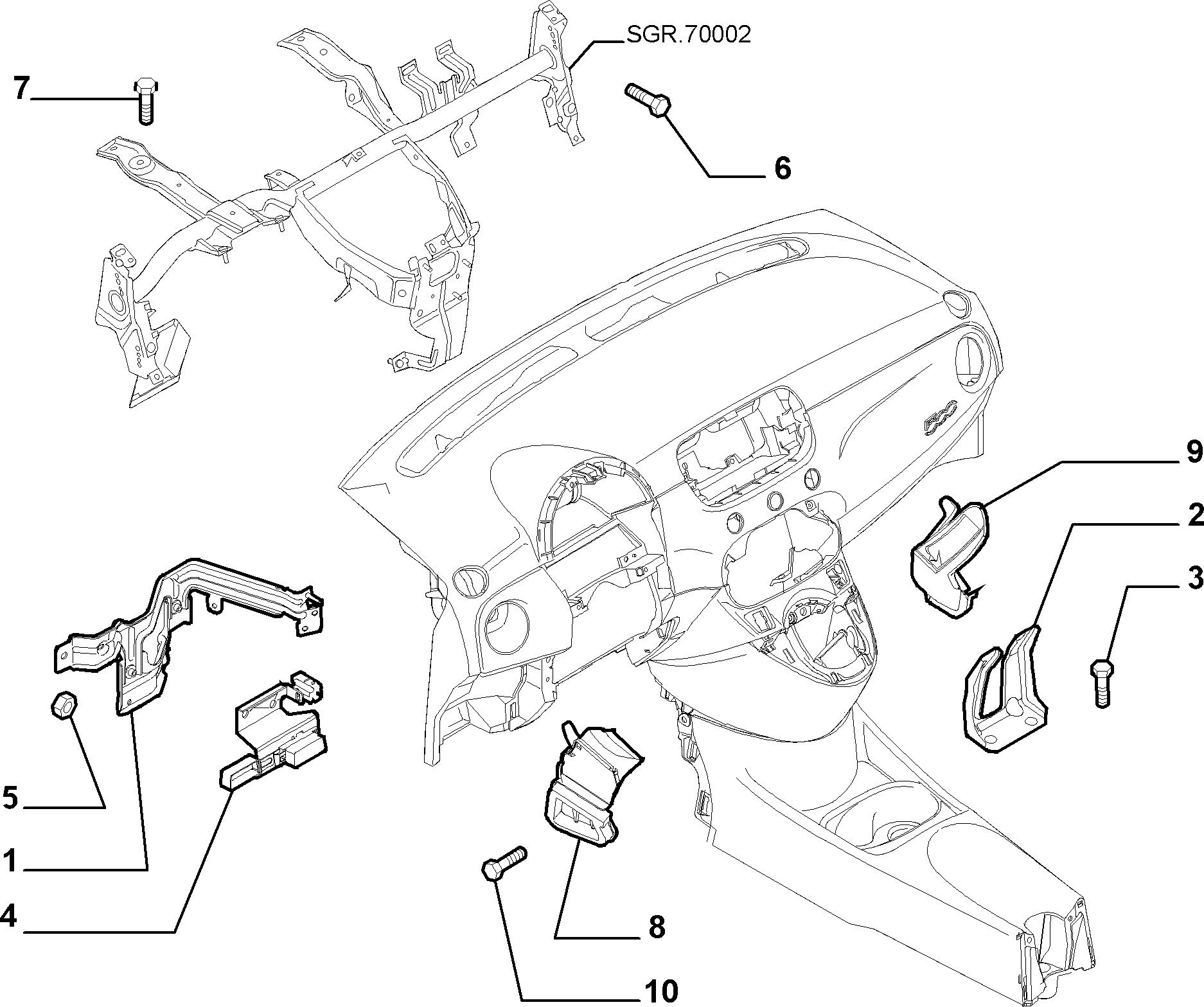

An image of parts
70502/00 - PLACHE DE BORD ET ANN (Var.:1/Rev.:0)
An image of parts
70502/00 - PLACHE DE BORD ET ANN (Var.:2/Rev.:0)
An image of parts
70502/00 - PLACHE DE BORD ET ANN (Var.:3/Rev.:0)
An image of parts
70502/00 - PLACHE DE BORD ET ANN (Var.:4/Rev.:0)
codeProd. codeDescriptionCompat.Modif.QtyNotesComponentsColourReman.
1 51848419 ETRIER GSX
1
1 51829221 ETRIER GDX
1
2 46811326 ETRIER
1
3 10713827 VIS M8X20
4
3 46558583 VIS TORX T25
2
4 51804577 ETRIER
1
5 13046211 ECROU M8
1
6 55701801 VIS
4
6 11567924 VIS M6X16
2
7 51866681 VIS
11
8 51789121 CONDUIT D'AIR CÔTÉ GAUCHE
1
9 51789120 CONDUIT D'AIR CÔTÉ DROIT
1
10 16083607 VIS 4X16
4
