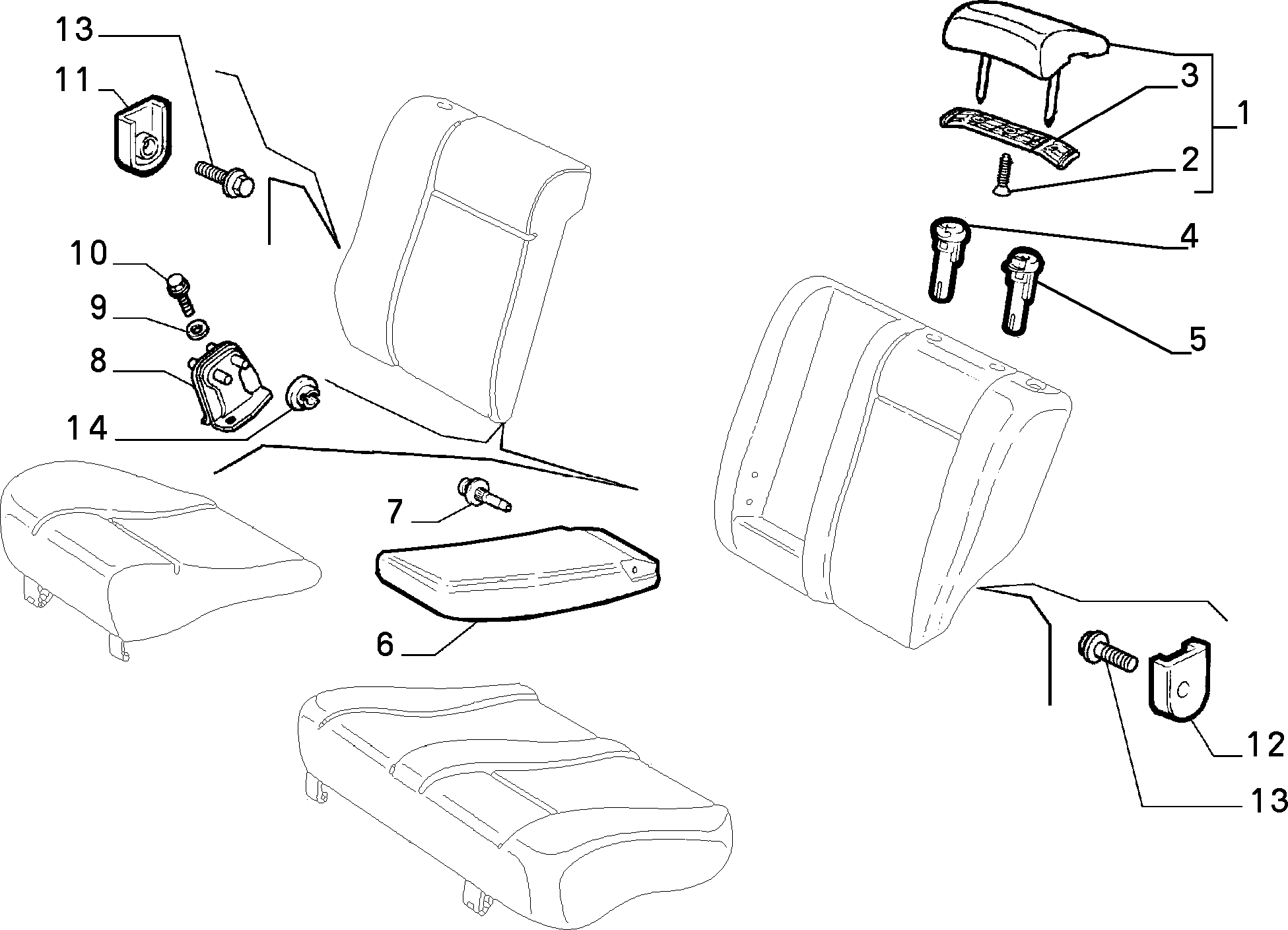

An image of parts
70613/03 - SEDILE POSTERIORE (Var.:1/Rev.:0)
An image of parts
70613/03 - SEDILE POSTERIORE (Var.:2/Rev.:0)
An image of parts
70613/03 - SEDILE POSTERIORE (Var.:3/Rev.:0)
An image of parts
70613/03 - SEDILE POSTERIORE (Var.:4/Rev.:0)
codeProd. codeDescriptionCompat.Modif.QtyNotesComponentsColourReman.
1 181364280 APPOGGIATESTA COMPL
02 NON RIVESTITO
2 15691407 VITE
06
3 181364480 MOSTRINA
02
4 181490480 BOCCOLA E182
04
5 181490580 BOCCOLA DI GUIDA E182
04
6 7632224 APPOGGIABRACCIA
01 NON RIVESTITO
7 181812880 PERNO
02
8 7632145 CERNIERA
01
9 12605574 ROSETTA SICUREZZA
02
10 16287024 VITE
02
11 120591080 BOCCOLA DS
01
11 120591080 BOCCOLA DS ABR
01
12 120592080 BOCCOLA SN
01
13 46731712 VITE
01
14 120593080 BOCCOLA ABR
02
